如何正確在液氮罐上安裝液氮監控儀

時間:2025-05-23 17:37來源:原創 作者:小編 點擊:
液氮罐監控儀安裝全流程!詳解 PT100 溫度傳感器布局、差壓式液位計安裝規范,涵蓋氣相 / 液相罐適配方案、4G 遠程配置及防爆接地要求。附生物樣本庫與工業冷鏈案例,助您搭建符合 GB 標準的高可靠監控體系

一、安裝前準備與安全防護

  1. 環境評估與工具準備
    • 確認安裝區域通風良好,遠離火源及電氣設備,環境溫度需在 - 40℃~50℃范圍內
    • 準備工具:耐低溫扳手(-196℃適用)、扭矩扳手(精度 ±2%)、萬用表、紅外測溫儀、水平儀及氮氣泄漏檢測儀。
    • 防護裝備:防凍手套(-200℃級)、護目鏡、防化服及防滑鞋,避免直接接觸液氮引發凍傷
  2. 設備檢查與兼容性確認
    • 核對監控儀型號與液氮罐類型(氣相 / 液相)是否匹配:氣相罐需重點監測頂部溫度,液相罐需安裝液位傳感器。
    • 檢查傳感器線纜是否完整,PT100 探頭需通過 - 200℃低溫沖擊測試(沖擊功≥47J),差壓式液位傳感器隔膜需為 316L 不銹鋼材質

二、傳感器安裝與布線規范

  1. 溫度傳感器布局
    • 在提籃支架上固定 1 個 PT100 傳感器,探針觸達樣本存儲區中部(距罐底 1/3 高度),監測液相溫度穩定性
    • 在罐口下方 10cm 處安裝 3 個 PT100 傳感器(如 Omega TTQ-S-6-6),呈 120° 均勻分布,監測氣相區溫度梯度
    • 探頭插入深度需超過罐頸絕熱層 5cm,避免環境溫度干擾,線纜采用雙層屏蔽鎧裝電纜(防護等級 IP68),外包 100mm 厚聚氨酯絕熱層

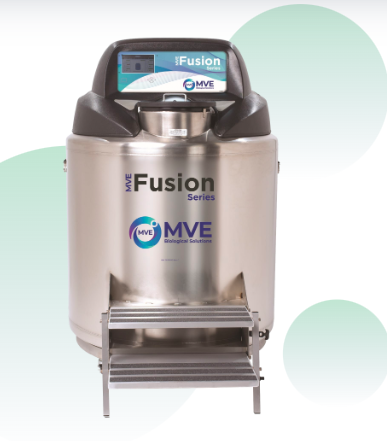

      mve氣相液氮罐

    • 氣相液氮罐
    • 液相液氮罐
  2. 液位傳感器安裝
    • 插入罐體中部,通過法蘭與罐壁密封連接,確保電極完全浸沒在液氮氣相中,避免氣泡干擾15
    • 在罐體側面距底部 15cm 處垂直安裝,確保取壓口與液面平行,引壓管采用 Φ6×1mm 不銹鋼管,長度≤2 米以減少壓力損失
    • 高壓端連接罐底液相接口,低壓端連接罐頂氣相接口,安裝后需進行靜壓校準(使用二等標準活塞式壓力計,校準不確定度≤0.05% FS)
    • 差壓式液位計
    • 電容式液位傳感器
  3. 布線與接地
    • 傳感器信號線纜與電源線分開鋪設,間距≥30cm 以減少電磁干擾,所有線纜需穿鍍鋅鋼管保護
    • 監控儀外殼及傳感器金屬部件需可靠接地,接地電阻≤4Ω,法蘭間設置導電跨接(截面積≥6mm2 銅線)以消除靜電

三、監控儀主機安裝與系統集成

  1. 主機固定與接口連接
    • 使用 316L 不銹鋼支架將主機固定在液氮罐側面(距地面 1.5 米高度),確保防震防潮,防護等級達 IP65
    • 連接傳感器線纜:PT100 采用四線制接法(減少線路電阻影響),液位傳感器信號經隔離變送器(如 Phoenix Contact UIP-10)轉換為 4~20mA 標準信號后接入主機
    • 接入 4G/NB-IoT 模塊:插入支持全網通的 SIM 卡(需開通數據服務),配置 APN 參數(如中國移動 CMNET),確保信號強度≥-90dBm
  2. 電源與冗余設計
    • 主電源采用 AC220V±10% 供電,通過 UPS(后備時間≥2 小時)連接,同時啟用內置鋰電池(續航≥72 小時),實現雙電源無縫切換
    • 電源線路需安裝過壓保護裝置(如 ABB S201-C16),防止浪涌損壞設備。

四、系統調試與校準驗證

  1. 傳感器校準
    • 溫度校準:將 PT100 探頭浸入冰水混合物中,調整主機參數使顯示值為 0.0℃(誤差≤0.5℃),再置于液氮中驗證 - 196℃精度4
    • 液位校準:排空液氮后進行零點校準,滿液狀態下設置滿量程值,通過手動注入液氮驗證線性度(誤差≤±1% FS)
  2. 功能測試
    • 報警測試:模擬液位低于 20% 容量或溫度>-180℃,檢查聲光報警、短信推送及遠程平臺彈窗是否正常觸發
    • 數據上傳:通過手機 APP 或 PC 端平臺查看實時數據曲線,確認歷史數據存儲(至少 1 年)及查詢功能正常
  3. 安全聯鎖驗證
    • 觸發二級報警(紅色)時,需自動切斷進液電磁閥并啟動緊急泄壓閥,驗證動作響應時間≤3 秒

五、行業場景適配與優化

  1. 生物樣本庫場景
    • 氣相罐需在凍存架頂部增加溫度探針(如 Omega HH306),監測樣本區溫度波動(允許偏差≤±2℃),聯動智能轉盤優化存取路徑
    • 液相罐可集成稱重模塊(精度 ±0.1%),結合液位數據計算剩余液氮量,實現精準補液
  2. 工業冷鏈場景
    • 車載液氮罐需安裝 GPS 模塊,將位置信息與溫壓數據綁定,偏離預設路線或溫度異常時自動觸發電子圍欄報警
    • 采用光纖光柵溫度傳感技術(如 LUNA OBR4600),實現 200 米管道的分布式溫度監測,定位絕熱層破損點誤差≤1 米

六、維護規范與合規性要求

  1. 定期維護計劃
    • 月度檢查:清潔傳感器表面結霜,檢查線纜接口是否松動,使用紅外熱像儀掃描絕熱層(溫差>5℃區域需重新發泡)
    • 年度校準:送第三方機構校準壓力 / 溫度傳感器(依據 GB/T 20801-2020),更換鋰電池及干燥劑
  2. 合規性認證
    • 監控儀需通過 GB 3836 防爆認證(Ex d IIC T6 Gb),壓力傳感器需具備特種設備型式試驗證書。
